一、描繪動顎運動軌跡方法
描繪動顎運動軌跡的方法有：作圖法和解析法。
（1）作圖法

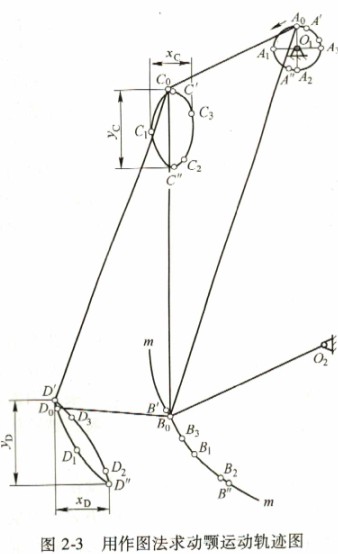

圖2-3中01A0為曲柄、A0B0為連桿、02B0為肘板、0102為機架。現求動顎卜C0、D0兩點的運動軌跡如下：將曲柄01A0的運動軌跡按圓周等分為若干等份，并按其旋轉方向標出序號A0，A1，A2，A3…筋板上B0點的軌跡是以O(shè)2為圓心，02B2為半徑的圓弧mm；在運動過程中A0B0長度不變，因此動顎A0B0上B0點的軌跡也是以A0B0為半徑，分別以A0，A1，A2，A3…點為圓心，作弧與圓弧mm分別交與B0，B1，……，及得B0點的軌跡。
連接A0 C0和C0B0線構成△A0C0B0，在曲柄旋轉過程中，三角形各邊長度不變，只要找出動顎各個位置，C0點的位置C0，C1，C2…，把各點按照運動的連續性描繪成圓滑的曲線，即得C0點的軌跡，D0點的運動軌跡可用上述同樣方法繪出。
特別應該指出，肘板最上和最下位置B’及B’’點的作法。B’點是動顎A’B’運動到與曲柄O1A’完全重合時的位置，因此以O(shè)1為圓心，以(A0B0-A0O1)為半徑作弧，與mm的交點，即B’及B’’是A’’B’’位于曲柄O1A’’的延長線上的位置，因此以O(shè)1為圓心，以(01A0+A0B0)為半徑作弧，與mm的交點即B’’。根據B’、B’’的位置即可求出C0、D0點相應的位置C’、C’’及D’、D’’等。
圖中Yc、yD為動顎給、排料口的垂直行程，而xc，xd為動顎給、排料口水平行程。標志動顎運動特性的行程比也叫特性值，ic=yc/xc，id=yD/xD。
（2）解析法
解析法就是對平而連桿機構進行位置分析，并借助計算機求解，待后述之。
二、對運動軌跡的分析
從破碎物料來說，要求動顎運動軌跡是：動顎的水平行程要大，并使其從排料口向給料口逐漸加大，從減少襯板磨損來說，動顎垂直行程要小，并使其有助于排料的作用。這樣的運動軌跡，不僅能提高生產率，而且又能大大地減少襯板的磨損。
復擺顎式破碎機動顎運動特性基本能滿足上述要求。如復擺破碎機動顎水平行程較大，而且從排料口向給料口是逐漸加大的，因此有利于破碎物料；動顎運動軌跡的運動方向（圖2-2）有促進排料作用，故它比簡擺破碎機生產率高。但是，它的垂直行程較大，即行程比較大，所以襯板磨損較快，降低了襯板使用壽命。
動顎運動特性是評價破碎機好壞的最好的尺度。若破碎機運動特性很差，該機的性能肯定不佳，甚至根本就不能用。這里介紹一種最簡單的測繪動顎運動特性的方法：在一張白紙上標定直角坐標并將它貼在破碎機給料口機架側壁內側，然后用于拿史鉛筆按在動顎給料口水平高度處，將筆尖頂存紙卜，慢慢地轉動皮帶輪～周后，白紙上就描繪出真實的動顎運動軌跡；排料口也是用同樣方法測繪。最后用尺量出實際數值，由此可評定動顎運動特性好與壞。
