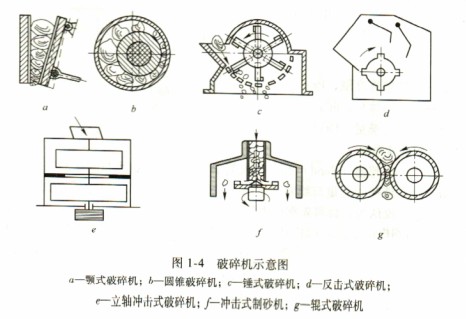

圖l-4a所示為顎式破碎機，其工作部分由固定顎板和活動顎板組成。當活動顎板周期性地接近固定顎板時，借壓碎作用破碎物料。因在兩顎板上的襯板有牙齒，故兼有劈碎和折斷作用。
（2）圓錐破碎機
圖l-4b所示為旋回式破碎機，其工作部分由固定的外錐和活動的內錐組成。內錐以一定的偏心半徑繞外圓錐中心線做偏心運動，物料在兩錐體之間被壓碎和折斷。
（3）錘式破碎機
圖l-4c所示為錘式破碎機，其工作部分是鉸接在轉盤上的錘頭。物料被高速旋轉的錘頭沖擊破碎并被帶到下面箅條篩，從篩孔排出。
（4）反擊式破碎機
圖l-4d所示為反擊式破碎機，其工作部分是剛性固定在轉盤上的板錘。物料被高速旋轉的板錘沖擊破碎并拋射到反擊板再次破碎，同時形成塊料之問的撞擊破碎，最后從機體下部排出。
（5）立軸破碎機
圖1 -4e所示為立軸破碎。它有兩種形式：立軸錘式破碎機和立軸反擊式破碎機，其工作部分基本與錘式反擊式破碎機相似，工作原理也一樣。物料從上部進料斗經(jīng)第一級轉子破碎后落到第二級轉子后再進行第二次破碎，產(chǎn)品從機體下部自由排出。
（6）沖擊式制砂機
圖1-4f所示為沖擊式制砂機（原立軸沖擊式破碎機），其工作部分是高速旋轉的葉輪。物料從中心給料筒落到葉輪中心，然后沿葉輪的流道被拋射到襯板上撞碎。碎后的產(chǎn)品沿葉輪與襯板圓周空間自由排出。
（7）輥式破碎機
圖l-4g所示為輥式破碎機，其工作部分是做相向旋轉的兩個輥子。物料給在兩輥之間，隨著輥子旋轉將物料拉人輥間后被擠壓破碎。這種破碎機是強制排料的。
