目前國內在固化生物質燃料制造領域采用的生產設備主要包括螺旋擠壓成型設備、活塞沖壓成型設備及輥模碾壓成型設備，設計制造的GSR800型固化生物質燃料成型機屬于輥模碾壓成型類設備的升級改良型，富通新能源專業生產銷售秸稈顆粒機、木屑顆粒機等生物質顆粒燃料成型機械設備，同時我們還大量銷售純木質顆粒燃料。
在研制開發固化生物質燃料成型設備時，如何提高生產率，降低設備能耗及制造成本，一直是業內人士共同關心的問題。目前國內生產的許多固化生物質燃料成型設備由于僅是簡單的仿制，結構設計不合理，在實際生產過程中經常出現“悶車”、環模易損等許多問題。在CJSR800型固化生物質燃料成型機的設計過程中，突破了傳統壓輥及環模系統的設計框架，采用了壓輥行星輪系的設計理念及分體式環模結構，使生產效率得到顯著提高。
1、GSR800型固化生物質燃料成型工藝流程
秸稈經粉碎機粉碎使原料顆粒度達到規定的使用要求后，需要對原料的含水率進行調整，如果含水率高于標準值，可以摻配干料，若含水率低于標準值，可以適當進行噴水處理。經過調質的原料通過傳送帶進入到C.RS800成型設備加工成固化生物質燃料。加工出的產品溫度在50～60℃之間，待冷卻后包裝。GSR800型固化生物質燃料成型工藝流程如下：
原料粉碎→干濕料混合→顆粒機壓制成型→成品冷卻→檢驗包裝
2、GSR800型固化生物質燃料成型機的工作原理

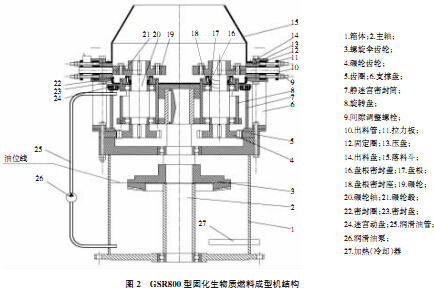

GSR800型固化生物質燃料成型機的工作過程是主軸轉動帶動其上固定安裝的磨盤、轉動盤、碾輥、行星齒輪轉動，由于行星齒輪與固定在底盤上帶支撐內齒圈的嚙合作用，碾輪除隨主軸公轉外，還以自身軸心線為中心自轉，物料從落料斗進入落在旋轉的磨盤上，隨磨盤旋轉時與磨輥接觸，磨輥轉動，物料受到磨輥滾壓并壓縮，在旋轉的磨盤及磨輥作用下物料下落到落料盤上環形落料區，經具有公轉及自轉功能的碾輥碾、擠作用進入出料盤的出料孔中，完成一個工作循環。GSR800型固化生物質燃料成型機結構如下圖所示。
1、箱體；2、主軸；3、螺旋傘齒輪；4、碾輪齒輪；5、齒圈；6、支撐盤；7、靜迷宮密封筒；8、旋轉盤；9、問隙調整螺栓；10、出料管；11、拉力板；12、固定圈；13、壓盤；14、出料盤；15、落料斗；16、盤根密封蓋；17、盤根；18、盤根密封座；19、碾輪；20、碾輪軸；21、碾輪轂；22、密封圈；23、密封盤；24、迷宮動盤；25.潤滑油管；26、潤滑油泵；27、加熱（冷卻）器
3、GSR800型固化生物質燃料成型機結構設計的創新點
3.1內部傳動采用行星輪系機構
齒圈固定安裝在箱體上，旋轉盤與主軸固定連接，碾輪軸安裝在旋轉盤上的兩個軸承座中，碾輪軸上安裝軸承、碾輪齒輪、碾輪轂、碾輪等零部件，主軸轉動帶動旋轉盤轉動，碾輪齒輪與齒圈嚙合，實現碾輪的公轉及自轉，減少了工作阻力，避免了因原料結團產生的憋車現象。行星輪系機構及裝配圖如下圖所示。
1、碾輪；2、碾輪轂；3、旋轉盤；4、碾輪軸；5、碾輪齒輪；6、軸承；7、盤根；8、盤根密封座；9、盤根密封蓋；10、迷宮動盤；11、靜迷宮密封筒
3.2設有迷宮及盤根密封結構
迷宮動盤與旋轉盤固定連接，工作中隨旋轉盤一起轉動，靜迷宮密封筒固定安裝在箱體上，利用迷宮結構實現密封；另外在碾輪軸上的碾輪轂下面設計有盤根密封蓋和盤根密封座，利用盤根結構來實現密封。這樣即實現了所有需要潤滑部位與原料的有效隔離。
3.3設有獨立潤滑系統
該潤滑系統能夠實現連續、強制潤滑，減少了設備磨損，可實現連續工作。
3.4分體組裝結構
出料管與出料盤、碾輪轂與碾輪均為分體組裝結構，可分別進行更換或檢修，這樣既解決了使用壽命不同的問題，又節省了維護費用。
3.5設有出料管調節裝置
出料管上焊有拉力板，并用螺栓將其與固定圈連接，以方便調整碾輪與出料管間隙，實現工作中不停機調整，且調整幅度大，減少了噸產量配件費用大的問題。
3.6設有潤滑油加熱或冷卻裝置
該套設備配備有潤滑油加熱或冷卻裝置，可根據不同氣候進行選擇，可以更有效地使用潤滑油，從而保障設備正常運轉，延長設備使用壽命。
4、GSR800成型機與國內外同類設備相比具有的優勢
4.1節能效果明顯
目前國內秸稈塊成型機噸產品耗電為80～160kW·h/t，國外較先進的設備為60～120kW·h/t，而GSR800型生物質燃料成型機噸產品耗電為50～80kW·h/t。
4.2產品質量高
目前國內外秸稈塊成型機產品密度一般為0.6～1.2g/cm3，CSR800型生物質燃料成型機產品密度最大為1.4g/cm3，一般在1.1～1.3g/Cm3之間。
4.3工作可靠性好
所有需潤滑部位均與物料進行了有效隔離，并且均有潤滑油，工作可靠，日常維護量小。
4.4適用性強
該套設備對物料粒度、尺寸、濕度、種類等要求不高，原料來源廣泛，適用性強。
4.5安裝方便
不用設置地基、地腳，放置在水泥或硬地面上即可，移動性強。
4.6穩定性好
生產過程很穩定，對物料量適應性強，在功率使用范圍內物料投入多少只能引起功率變化，不會產生悶車現象，對異物敏感性寬。
5、小 結
GSR800型固化生物質燃料成型機對傳統的環模成型結構進行了改進設計，其壓制成型理論與以往環模成型機理也不同。主要體現在以下幾個方面：①在減速箱內安裝圓錐齒輪傳動副，將動力傳遞到主軸，在主軸上部固定安裝旋轉盤及其附件，在旋轉盤上安裝幾組碾輪軸承座及其附件，碾輪軸承座中安裝碾輪軸，碾輪軸上固定安裝碾輪齒輪、碾輪及其附件，碾輪齒輪與固定安裝在箱體上的內齒圈相嚙合。②用調整出料管在出料盤中的位置來調整碾輪與出料管之間的間隙，具有直接、方便，調整量大的特點。③旋轉盤上固定安裝的密封盤及傳動箱體上設有迷宮和盤根加以密封。④在碾輪下部的密封盤上固定安裝密封蓋，其內裝有密封填料或密封圈，用于碾輪軸的密封。
