制粒機顆粒機自動控制系統的主要優點是：可實現無人守候操作，當生產過程中喂料量、蒸汽添加量、液體添加量受到各種因素擾動，實際控制值與預期設定值產生偏差時，智能自動控制系統能連續、快速地修正這些偏差，實現喂料量、蒸汽添加量、液體添加量以最佳配合模式進行生產，保證產品質量，同時能有效地避免了堵機現象，讓制粒機顆粒機盡可能在滿負荷的工況下工作，保證制粒系統達到最佳的生產效益。
1、制粒機顆粒機自動控制系統的組成及控制原理

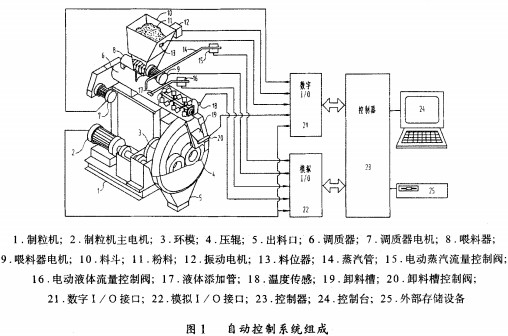

如圖1所示，制粒機顆粒機自動控制系統主要由數字I/O接口21、模擬I/O接口22、控制器23、控制臺24、外部存儲設備25以及各種傳感器、控制閥組成，其中數字I/O接口21、模擬I/O接口22與控制器23可以由PLC控制中心代替�？刂破�23負責執行程序，對來自數字I/O接口21、模擬I/O接口22的數據進行運算分析，并向其發送控制指令，數字I／0接口21負責數字量的輸入與輸出，模擬I/O接口22負責模擬量的輸入與輸出，傳感器負責向數字I／O接口21和模擬I/O接口22輸送數字或模擬信號，各種控制閥負責執行來自數字I／0接口21或模擬I／0接口22的操作意圖，外部存儲設備2 5可實現外部數據與控制系統之間的數據交換，控制臺24通常包括一個顯示器和鍵盤，方便進行人機對話。
制粒機顆粒機工作時，由操作員通過控制臺24輸入初始數據，發出開機命令，控制器開始執行程序。程序一般先檢測料斗10是否有粉料11，該信號由數字I/O接口21通過料位傳感器1 3獲得，如果沒有，將由程序提醒操作員，如果有，系統將通過數字I／0接口21，按程序關閉卸料槽控制閥20，依次啟動制粒機顆粒機主電機2、調質器電機7，然后按照程序設置的數據，由模擬I/O接口22輸出模擬信號執行以下操作：①控制變頻器（圖中未標出）開啟喂料器電機9并逐步提高其轉速，增大喂料量。②開啟電動蒸汽流量控制閥15，逐步增加其開口度的大小，增加蒸汽添加量。③開啟電動液體流量控制閥1 6，逐步增加其開口度的大小，增加液體添加量，同時程序還將通過模擬I/O接口22實時監控來自制粒機顆粒機主電機2交流電傳感器（圖中未標出）的電流信號和來自調質器6出料口溫度傳感器18的溫度信號。這些信號數據經過整理，在控制器23中與程序設定的原始數據進行比較分析，再生成新的反饋數據信息，來調整制粒機顆粒機l的工作狀態，比如當系統監測到制粒機顆粒機主電機2的電流和調質器6出料口調質后粉料的溫度小于預先設定值，系統將通過模擬I／0接口22，繼續控制喂料器電機9和電動蒸汽流量控制閥15，分別增加喂料量和蒸汽添加量，反之則減少喂料量和蒸汽添加量；與此同時，根據喂料量增加或減少的比例來控制液體添加量增加或減少的幅度，直到喂料量、蒸汽添加量、液體添加量按程序設定的最佳配合模式進行生產，這一反饋控制程是通過控制器‘23執行一種預先設計的質詢程序實現的。同樣道理，系統監測制粒機顆粒機主電機2的電流狀況，通過控制器23執行一種預先設計的二級中斷程序可以及時發現潛在的堵機可能，并作出控制反應，避免堵機、停機，讓制粒機顆粒機快速的恢復到正常生產狀態，從而實現了整個系統優質、高效的生產目標。
2、主要控制程序算法
2.1質詢程序算法
質詢程序的目的是調節合理的喂料量與蒸汽添加量，在保證制粒前粉料所需要的合理溫度的同時，盡量讓制粒機顆粒機主電機2在所設定的滿負荷范圍內工作，從而使制粒機顆粒機保持較高的作業效率。

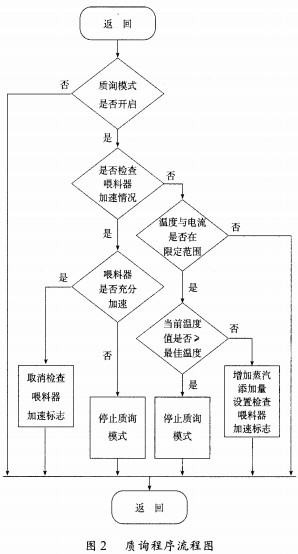

在制粒生產工藝過程中，自動控制系統實時監控制粒機顆粒機主電機電流和調質后粉料的溫度，這兩個變量既相對獨立，又相互聯系，相互影響。在一定范圍內，當溫度不變，制粒機顆粒機主電機電流產生偏差時，則調節喂料量；同樣，制粒機顆粒機主電機電流不變，溫度產生偏差時，則應調節蒸汽添加量。由于溫度在一定范圍內的增加可以提高粉料的熟化度，粉料更加軟化，易于制粒，使制粒機顆粒機主電機電流減�。欢沽狭康脑黾右鸬闹屏C顆粒機主電機電流的增加，同樣也會使溫度有所降低，反之亦然。根據制粒工藝的這些特點可設計質詢程序，如圖2所示。質詢程序主要由負荷閉環控制回路與溫度閉環控制回路組成，負荷閉環控制回路通過調節喂料器轉速實現，溫度閉環控制回路通過調節蒸汽添加量實現。當制粒機顆粒機主電機電流達到系統的設定值時，質詢模式被開啟，第一次開啟質詢模式時，檢查喂料器加速標志被清除，程序檢查當前溫度與制粒機顆粒機主電機電流是否在限定范圍內，如果是，將繼續觀測當前溫度是否大于等于制粒設置的最佳溫度值，如果成立，說明制粒機顆粒機已經達到預期狀態，程序結束質詢模式返回；如果不成立，則按照程序設置的增溫量來增加蒸汽添加量，提高調質溫度，并且設置檢測喂料器加速標志。由于提高了調質溫度將使制粒機顆粒機主電機電流下降到設定值以下，設置檢測喂料器加速標志以后，方便下一次質詢模式開啟后程序開始檢查喂料器加速情況。喂料器是按照程序設置的增量來提高其轉速、增加喂料量的，控制程序以喂料器是否完成其轉速增量為標準，來衡量喂料器是否充分加速，如果喂料器未完成其轉速增量，制粒機顆粒機主電機電流已經上升到設定值，則確定喂料器未充分加速，程序取消質詢模式返回，制粒機顆粒機達到預期狀態；如果喂料器完成其轉速增量，制粒機顆粒機主電機電流還未恢復到設定值，則確定喂料器已經充分加速，程序清除檢測喂料器加速標志后返回，由于喂料量的增加將會使調質器溫度下降到最佳溫度以下，此時制粒機顆粒機主電機電流還未恢復到設定值，檢測喂料器加速標志被清除，質詢程序再次被開啟，又從檢查溫度開始，增加蒸汽添加量，重復進行循環，直到溫度上升到最佳溫度，制粒機顆粒機主電機電流在預期的范圍內，不需要提高喂料器轉速、增加喂料量為止，這時制粒機顆粒機也就達到了預先設置的理想工作狀況。
2.2中斷控制程序算法
要使制粒機顆粒機高效運行，自動控制系統還必須能有效地避免制粒機顆粒機堵機、停機現象發生，這可以通過中斷控制程序來完成。中斷控制程序主要通過對制粒機顆粒機主電機電流的監控，來判斷潛在的堵機威脅程度，從而讓控制系統啟動設計好的兩個級別的中斷程序來解決堵機問題。

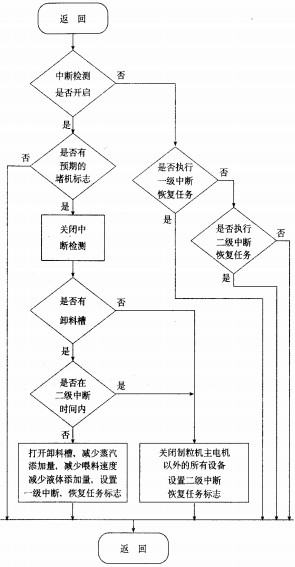

系統通過控制器的硬件中斷時鐘控制系統來決定中斷檢測是否開啟和關閉，然后由中斷標志來決定是否執行中斷程序，如圖3所示。如果中斷檢測被開啟，且發現預期的堵機標志（當制粒機顆粒機主電機的瞬時電流、平均電流、平均電流偏差和瞬時電流偏差都超出設定值時，系統將確定有預期的堵機發生，設置堵機標志），程序首先關閉中斷檢測，以方便執行以下不同的中斷任務后，在下一次程序流程執行相應的中斷恢復程序，然后檢測制粒機顆粒機是否裝有卸料槽；如果發現制粒機顆粒機裝有卸料槽，且排除系統此時處在二級中斷發生的時間內，程序將執行一級中斷程序，先打開卸料槽，將粉料分流到外面，減少進入環模和壓輥間被制粒的粉料流量，從而減小制粒機顆粒機主電機的負荷，避免堵機，隨后程序按照預先設定的數據分別減少喂料量、蒸汽添加量和液體添加量，并設置一級中斷恢復程序標志后返回，以便下一個程序流程執行一級中斷恢復程序，使制粒機顆粒機快速恢復到正常生產狀態。這一級中斷處理程序避免直接關閉喂料器、調質器等設備，相對于二級中斷處理程序減少了解決堵機問題的時間，提高了系統的效率。但是，如果制粒機顆粒機沒有安裝卸料槽或系統此時處在二級中斷發生的時間內，控制系統將執行二級中斷程序：關閉制粒機顆粒機主電機以外的所有設備，讓制粒機顆粒機環�？辙D，使制粒機顆粒機主電機負荷快速下降到空載負荷，以解決堵機問題，并且設置二級中斷恢復程序標志后返回，以便下一個程序流程執行相應的二級中斷恢復程序，使制粒機顆粒機恢復到正常生產狀態。值得說明的是，有時控制系統執行一級中斷處理程序及其中斷恢復程序，依然沒有解決堵機問題，將再執行二級中斷處理程序，清除一級中斷恢復程序標志且設置二級中斷恢復程序標志后返回，在下一個程序流程將執行二級中斷恢復程序，這屬于一級中斷恢復程序算法范疇，一、二級中斷恢復程序算法在此就不再闡述了。
二級中斷處理程序分級處理了制粒機顆粒機潛在的堵機問題，為制粒機顆粒機堵機情況提供了實時的、最優化的解決方案，保證了制粒機顆粒機可以長時間在設定的理想狀態下工作。
3、結束語
本文介紹了木屑制粒機自動控制系統的組成與控制原理，以及主要控制程序算法，但由于制粒生產工藝本身比較復雜，在制粒機顆粒機控制過程中，需要調整的變量繁多，而且調節的喂料量、蒸汽添加量與其反饋信息（制粒機顆粒機主電機電流、調質溫度）不是同步發生變化，不同的制粒系統有著不同的滯后時間，因此如何設計應用前景更廣泛的制粒機顆粒機自動控制系統和更合理、更優化的控制程序，還有待于我們在實際生產過程中作進一步的研究探索。
