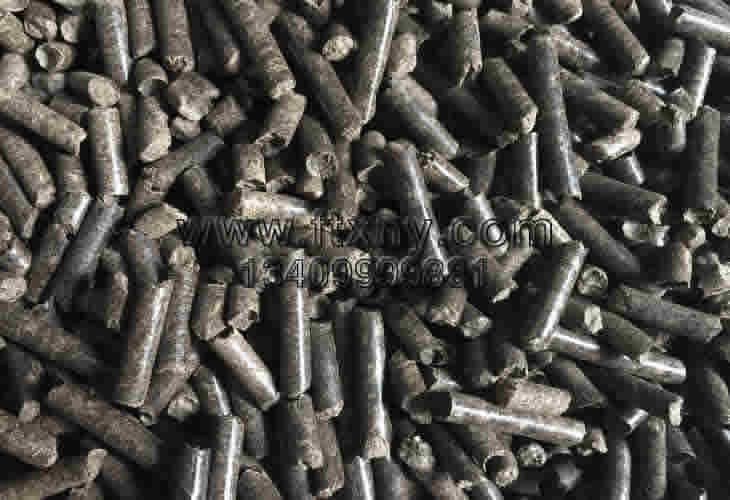

（1）由于碳化而變黑木屑、鋸末等生產原料在經過木屑顆粒機環模的時候溫度達到了190～200攝氏度，所以在經過模孔的時候由于碳化而變黑，這種原因造成的顆粒燃料變黑不但不會影響顆粒燃料的品質，而且還會增加顆粒燃料的熱值，一般臥式環模顆粒機在生產的時候會出現上述這種情況，如下所示：
（2）由于物料過干而造成同樣的物料，由于干濕程度不同，壓制出來的顆粒燃料也不同，例如，水分超過25%則不成形；水分在20～25%之間壓制顆粒燃料的時候會產生大量的水蒸氣，顆粒燃料表面有大量裂紋，且密實度不高屬于較低質量的產品；水分在15～20%之間壓制的顆粒燃料表面光澤度好，長度在大于5厘米，密度大硬度高，熱值也高，屬于品質較高的顆粒燃料，被廣大客戶喜歡；水分10～15壓制的顆粒燃料短，密實度不夠，且有時候容易發黑，這種原因造成的顆粒燃料，賣相不好，品質不佳。
（3）生產原料霉變
物料經過長年的風吹雨林霉變而變黑經過顆粒機壓制顆粒燃料后當然也是黑色的，由于這種原因生產出來的顆粒燃料雖然光澤度也可能很好，表面無裂紋，但是由于霉變熱值降低，客戶也不太喜歡。
（轉載請注明：富通新能源顆粒機www.hbwcty.com）
