2003年第5期《中國第一臺Horomill~及其應(yīng)用》對我廠引進的Horomill的原理和結(jié)構(gòu)、粉磨工藝等作了詳細介紹，引起業(yè)內(nèi)廣泛關(guān)注，其水泥質(zhì)量更是關(guān)注的焦點，本文就Horomill與球磨機終粉磨的水泥性能進行比較。
1、生產(chǎn)運行情況與對比

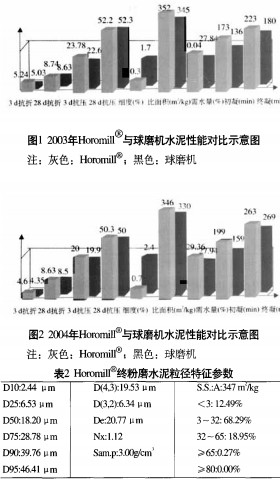

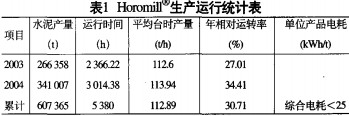

    表1是2003、2004年Horomill建成投產(chǎn)以來生產(chǎn)運行情況。圖1是2003年Horomill~與球磨機終粉磨水泥性能對比。圖2是2004年Horomill與球磨機終粉磨水泥性能對比。表2表3是2003年Horomill與球磨機水泥特征顆粒分布參數(shù)（在相同水泥熟料情況下）。圖3是Horomill@終粉磨水泥顆粒級配曲線。Horomill建成投產(chǎn)后，由于廠內(nèi)整體工藝布局不甚合理，至使Horomill系統(tǒng)相對運轉(zhuǎn)率較低。

    在相同的水泥熟料相同的生產(chǎn)月份情況下，Ø3.0 mx 11 m球磨機Ø3 m旋風式選粉機所生產(chǎn)水泥物理性能見圖1、2。水泥成品顆粒分析特征參數(shù)測試結(jié)果見表3。圖4是普通球磨機閉路終粉磨水泥顆粒級配曲線。

     水泥產(chǎn)品一個重要指標就是水泥細度，它直接影響水泥產(chǎn)品在工程使用時的物理性能，對水泥的水化、初凝、早期強度等項指標均有重要影響。不僅如此，水泥細度還對水泥生產(chǎn)電耗有重要影響。
    以2003年相同月份相同水泥熟料生產(chǎn)相同水泥品種情況下作對比見表4。通過對比可見，Horomill制成的水泥比表面積為3 470 cm2g，球磨機磨制的水泥樣品比表面積為3 250 cm2/g，Horomill明顯高于球磨機，而水泥3d、28d強度均高于球磨機。

    根據(jù)球磨機和Horomill制成的水泥顆粒粒度分布測試結(jié)果可以看出：Horomill終粉磨系統(tǒng)所生產(chǎn)的水泥顆粒分布與球磨機生產(chǎn)的水泥顆粒分布范圍雖然相似，但分布更趨于集中，水泥中0—3 Um顆粒占12.49%，因此工程應(yīng)用具有較高的早期強度；3～32Um顆粒與68.29%接近70%，使得工程應(yīng)用保持較高的后期增長強度；水泥顆粒中≥65 Ltm的顆粒僅占0.27%，而≥80 um顆粒則沒有。這也從水泥顆粒粒徑分布的角度印證、解釋了表4中Horomill制成的水泥無論是早期強度還是后期強度為什么高于球磨機的原因。
3、結(jié)束語
    Hortomill制成的水泥成品顆粒分布更為集中，符合現(xiàn)代人們對水泥顆粒分布的認識。通過對比還可以看出，Horomill制成的水泥標準稠度需水量比普通球磨機制成的水泥需水量要大，這一點也與水泥顆粒分布越窄，需水量越大的觀點是相吻合的。但需水量大與以往人們慣性認識有所不同，這需要在使用過程中有個逐漸習慣和認同的過程。
    三門峽富通新能源銷售球磨機、雷蒙磨、顆粒機、秸稈壓塊機等機械設(shè)備。
