復混肥以其適應性強、配方靈活、肥效明顯和施用方便，越來越受到用戶的歡迎，市場廣闊。20世紀80年代我國開始普及復混肥生產，至今已成為肥料生產的重要力量，形成了多種具有特色的專用肥料，裝置規模也從初期的10～20 kt/a逐漸擴大至100 kt/a或更大，詢問建設更大規模的廠商近年來也明顯增多。應東北某廠要求，我廠于1999年承擔了該廠一期建設300 kt/a、總規模年產百萬噸裝置的主體設計，現已投產，產品質量符合國家標準的規定。
    因低濃度磁化肥的價格易被當?shù)剞r(nóng)戶接受，初始委托我們?cè)O(shè)計的裝置按生產磁化肥考慮，其原料磷素采用過磷酸鈣或重過磷酸鈣，氮素采用尿素為主，鉀素為氯化鉀。因此設計內容包括從粉煤灰加工（該廠自有煤渣）、過磷酸鈣、重過磷酸鈣預處理，原料破碎與計量，造粒、干燥、篩分、大塊料破碎至成品包裝、運輸全套設計，采用DCS控制。隨著用戶及資金變化，工程后期將主產品改為N-P?,Os～K20總量（質量分?jǐn)?shù)計）為45%的高濃度復混肥料。

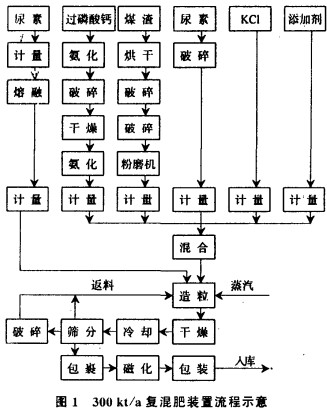

    從整個工程的設計、施工、開車情況看，在國內建設單線生產能力為300～400 kt/a的NPK混肥裝置不僅完全可能，而且很有必要。300 kt/a復混肥裝置流程見圖1示意，現將設計及運行情況總結如下。
1、工藝流程、設備布置及主要設備
1.1磁化肥流程
    1、原料預處理
    過磷酸鈣（或重過磷酸鈣）氮化后，經破碎、干燥、氨化制成水含量為3%～6%的磷素原料，由帶式輸送機送往主裝置。
    煤渣烘干后將水含量由30%降為6%～10%，經兩級粗碎后進入粉磨機，獲得粉煤灰（粒度<0.104 mm的占80%）供生產磁化肥作磁載體。
    其他原料如尿素、氯化鉀等與其他復混肥流程一樣，經破碎后備用。
2、原料計量
  原料計量按電子秤配制系統與體積計量備用方式進行，以保證生產連續、穩定運行。
3、主流程
    采用轉鼓蒸汽造粒，回轉窯干燥、冷卻，振網篩篩分、錘式破碎機破碎，成品磁化后包裝、入庫。

1.2高濃度復混肥流程
    在磁化肥流程的基礎上，增加一套尿素熔融、溶液噴漿系統，取消過磷酸鈣和粉煤灰系統，停開過磷酸鈣預處理工序，其余部分基本不變。
1.3設備布置
    我們根據就地加工與集中加工相結合的原則，需專門加工的如過磷酸鈣、煤渣在卸車點就地分區加工后集中使用，集中加工區按作業特點、環境特點再予以分區。根據復混肥的原料多、勞動力密集，車輛、人流作業頻繁，粉塵相對較大，勞動強度大等特點，獨立設區；而造粒、干燥、冷卻、篩分、破碎、返料等制成品區域，將包裝庫房與轉運線聯合布置。不僅走向合理、順暢、區域功能明顯，環境也較好，避免了相互交叉。安裝、操作檢修按各自區域功能特點，都留有充分余地。
    造粒機布置在+11.00 m平面上，其出口直接與干燥機相連，沸騰床熱風爐通過煙氣管道與干燥機相連，中間未設噴射風機或熱風機，干燥機出料口設置帶式輸送機，供監測物料粒度、溫度等。造粒、干燥、冷卻、篩分工序按一直線布置，順暢、明快。除塵器，風機、煙囪依次布置在室外，只要操作時稍加注意，也可做到比較協調、合理。
1.4主要設備規格
    主要設備按300 kt/a磁化肥選型、設計，并考慮今后可改為生產300 kt/a NPK高濃度復混肥。根據原料特性，考慮到過磷酸鈣雖經氨化、調理，但在大裝置中原料混合后的均勻性仍將出現偏差，它在與尿素配伍加工中將有水合物產生，以及操作條件波動等都對主要設備，尤其是成品干燥機會有較大的影響，因此我們進行了專門設計。主要設備規格如下：
    過磷酸鈣干燥機    +4.0 m×16 m
    造粒機    +3.6 m×10 m
    成品干燥機    +5.0 m×39 m
    成品冷卻機    Ø 6 m×20 m
    成品包裹機    Ø4 m×10 m
    過磷酸鈣沸騰床熱風爐    1.67×l06kJ/1i
    成品沸騰床熱風爐    1. 67×l06 kJ／h
    組式旋風除塵器
    過磷酸鈣用    2- Ø 400 mm
    過磷酸鈣成品用    4- Ø 400 mm
    過磷酸鈣冷卻用    2-Ø200 mm
    過磷酸鈣破碎機各1臺    4WLPA - 100
    4WLPA - 30
    成品大塊破碎機1臺    4WLPA - 30
    振網篩（2臺、雙層）    1.8 mm×6m
1.5流程特點
    固體原料經人工倒包，斗式提升機提升或直接入斗，或經破碎后落入斗內，沒有二次轉運，機械化程度較高。
    本裝置的規模在國內罕見，整套設備制作安裝頗為順利，為工程設計積累了寶貴經驗。開車中除干燥窯齒輪、軸承發生機械故障經修理恢復正常外，其余均運行正常。運行結果如下：過磷酸鈣干燥后，含水0.8%～1.5%、顆粒強度12～18 N；造粒機出口的成粒率為31%～40%，干燥機出口的成粒率為30%～60%；成品破碎機出口料粒度<1 mm的占40%～50%（以質量分?jǐn)?shù)計）；返料比為1：(1.5～2)。
2、設計要點
    因本裝置規模較大，設計中除應考慮復混肥裝置的共性問題外，其要點如下。
2.1成品干燥機
    回轉干燥機的功率一般參照GB/TZ 0566 - 94進行計算，結果往往偏于保守。這不僅在大型設備中如此，在中小型設備中也是這樣，尤其在復混肥裝置中更顯偏大。其原因在于復混肥生產中因返料倍數一般不高（1～2倍），遠低于磷銨生產。造粒后出口料中的水含量在生產低濃度復混肥時較高，且會有水合物產生，因此在相同干燥強度、相同生產能力的情況下，干燥機的填充系數比噴漿干燥機低，也較轉鼓法生產磷銨的干燥機低。除回轉圓筒內的結疤事故外，在配有合理振打強度情況下，筒壁結疤情況并不嚴重，故在選擇電動機功率時可按計算值中取低值，甚至降低1—2檔確定電動機功率。
    目前國內的復混肥干燥窯齒輪潤滑絕大多數采用油脂潤滑，以圖簡便。油脂潤滑易造成人為因素缺油，損傷齒面，但不影響近期壽命，一般也能滿足使用要求。采用機油潤滑，對齒面保護無疑是有益的，但油槽、罩等處易漏油、滲油，不甚雅觀。我們認為大型回轉干燥機還是采用機油潤滑為好。
    其他如物料停留時間、內部抄板排列組合、二次造粒，甚至料箱、進料溜子等，在過磷酸鈣一尿素型的復混肥生產中其規格宜適當放大。它對大型復混肥裝置形成新的設計焦點，不可忽視。
2.2造粒機
    復混肥裝置要求其適應范圍廣，尤其對轉鼓造粒工藝而言，控制要求更高。根據我們的經驗，造粒機不宜太小，轉速宜適中。本設計中我們選用Ø3.6mx10m的轉鼓造粒機，配以適當?shù)膬?nèi)部構件及特殊的擋板，可以滿足較高的使用要求。
2.3破碎機
    破碎機對復混肥生產至關重要，涉及開車率高低、成品外觀、產量大小、清理強度等。縱觀大小復混肥裝置的破碎機都存在一些不足：鏈?zhǔn)狡扑闄C(jī)效率不高，且出料粒度不穩定；刀片式破碎機的效率、生產能力、抗堵、抗?jié)窳闲阅芏即嬖诓蛔悖换\式破碎機的生產能力遠低于其額定值，對大塊料的適應性不強、粉塵大、能耗大；輥壓式破碎機的生產能力及操作彈性均不理想。破碎機的選型是300 kt/a復混肥裝置設計中較為困難的問題。本設計采用4WLPA - 30型破碎機，其結構為帶有旋轉刀片及錘頭的破碎機，開始使用時效果并不理想，經改進后，情況雖有好轉，但仍不理想。
2.4熱風爐
    設計采用沸騰床型的熱風爐。因原設計條件為烘干過磷酸鈣一尿素型的磁化肥，后期改為烘干NPK高濃度復混肥料，兩者的熱負荷相差太大，始終在低負荷下運行。盡管所選用的熱風爐標稱可在25%額定負荷下工作，但畢竟影響熱效率，易產生黑煙。較好的處理方法應按這兩種肥料設置2臺不同規格的熱風爐，以適應不同需要。
2.5運輸機械
    設計中斗式提升機、帶式輸送機的輸送能力都應留有較大的富裕度，同時應考慮低濃度磁化肥、高濃度NPK以及有機肥間的密度差異。在中小型裝置中常用規格的運輸機械其輸送能力一般能滿足要求，但在大型裝置中因密度差異而產生的波動直接影響生產能力，設計中不可忽視。
2.6篩分設備
    從我們使用過的各種篩子看，振網篩有其獨到之處，對大型裝置最好設置2臺一用一備。單臺篩子的篩分能力因篩分介質不同，隨物料含水量、溫度、網孔大小、篩網類型和角度不同差異大。篩分設備制造廠大都無復混肥方面的使用經驗，故設計手冊、廠家產品樣本一般都不能提供可靠的數據供采用。我們根據多年經驗，對300 kt/a復混肥裝置的篩分設備，將篩寬擴大至1.8 m，并調整篩面角度，取得了較好效果。實踐證明，只要措施得當，完全可達到較理想的使用要求。
2.7干燥尾氣處理
    復混肥生產中，干燥尾氣處理的常用流程有兩種：一種是干濕結合流程，一級旋風或一級沉降加一級濕法除塵（常用水膜除塵器）；另一種是干法流程，旋風除塵器加一級沉降室。因建設地的冬季氣溫低達- 20～30℃，又缺水，采用濕法除塵有明顯弊端。要解決這些弊端需采取措施，使流程復雜化。最后確定采用干法除塵。經與廠家磋商，同意采取兩級干法除塵。因裝置規模大，處理氣量大，沉降室方案不予考慮。第一版設計中采用組式旋風除塵器加過濾式除塵器（非布袋式），以期達到除塵效率>98%。施工中因工期、資金等問題，廠家擅自將二級除塵設備取消，使一級組式旋風除塵器的運行效果不理想，實際運行情況偏離風機特性曲線上設計確定的工作點甚遠，工作不正常。后來改進為兩級組式旋風除塵器，由我們承擔設計，風機在原基礎上作相應修改、調整。改進后干燥尾氣處理系統的除塵效率令人比較滿意。據我們所知，全國復混肥企業尚無如此大的組式旋風除塵器。復混肥干燥尾氣處理系統要求在較高除塵效率的前提下，對防堵、防結露要求較高，我們的經驗是：組式旋風除塵器中的旋風個數不宜多，而宜少；直徑不宜太小，而應適當。當然，最好是采用過濾式的，但因袋濾器中布袋的抗黏結性能欠佳而無法長期使用。本裝置設計時我們采用的方法是較為獨特的，若不是因工期、資金原因未上，確是一種新的嘗試，有望突破。
3、存在問題
    1、回轉干燥機因其設備龐大，不僅整體運輸困難多，部件運輸也有難度，大齒輪可分片，滾圈運輸不方便，運輸費用也較高。此次運輸跨越7省約2 000 km，沿途碰到的困難也不少。
    2、破碎機選型困難。目前單臺能達到抗堵、抗黏、易清理、彈性大、出料粒度細而穩定的理想破碎機還不易選到，需專門設計、制造，并在型式上有待開發適合復混肥行業用的新型破碎機。
