現行使用的10 kV開關柜主要分為真空開關柜和SF6開關柜兩種。其中IO kV真空開關柜主要使用金華電力開關有限公司(HXGH15、XGN68)、寧波華通(HXGNIO)、杭州成套設備公司、寧波天安有限公司等幾家公司產品，SF6開關柜主要使用施耐德(SM6、RM6)、德里斯爾(G．I．S．E．L．A)、ABB (Safering)、西門子(SIMOSEC)、阿爾斯通(M24)等幾家公司產品。
1、真空開關柜介紹及防范要點
1.1 金華開關廠真空開關柜
1.1.1HXGN15系列

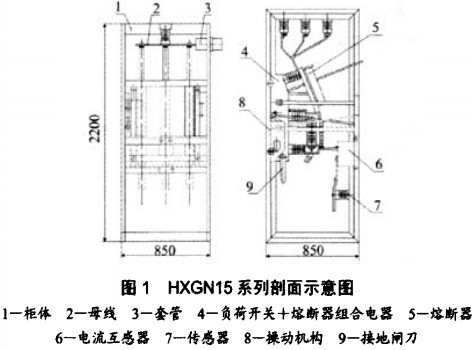

(1) HXGN15系列剖面如圖l所示（此圖樣為帶接地閘刀的主環網柜，通常在使用中都將其拆除）。
(2) HXGN15系列優缺點：
優點：空間大，便于電纜搭接和檢修，運行可靠。
缺點：元部件容易損壞，柜門易變形造成關閉困難；操作機構操作不暢，存在卡滯問題；占地空間大；指示燈經常出現故障。
(3)HXGN15型開關柜作業風險防范要點：
1)操作隔離閘刀前、后，需注意絕緣隔板的使用；
2)送電操作前，需檢查熔斷器聯跳擋板位置，防止因不到位造成熔斷器熔斷后開關跳不掉；
3)隔離閘刀的操作必須到位，不然開關合不上：
4)更換故障熔斷器時，需在熔斷器線路側加掛接地線一組。由于開關柜接地刀位于熔絲母線側，故開關柜改線路接地狀態時，不能用開關柜接地刀閘代替接地線；
5)該型開關出線柜隔離閘刀與接地閘刀聯動，合開關前應檢查接地閘刀的位置，防止接地閘刀未拉開造成帶接地合開關。
1.1.2 XGN68-12系列

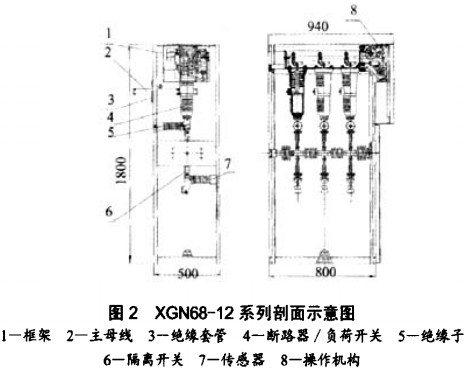

(I)XGN68-12系列剖面如圖2所示。
(2)XGN68-12系列優缺點：
優點：體積小，重量輕，操作方便，結構簡單。
缺點：緊急按鈕無防護罩：體積小，且縱向排列，環網柜不便于掛設接地：更換熔絲困難；開關柜門容易變形，造成裝卸困難。
(3) XGN68-12型開關柜作業風險防范要點：
1)該型開關柜隔離閘刀為線路閘刀，與HXGN15型開關柜的母線側隔離閘刀不同：
2)送電操作時，開關有一個儲能過程，不是一步到位的：
3)隔離閘刀的操作必須到位，否則開關合不上；
4)更換故障熔斷器時，需拉出熔斷器抽屜；
5)該型開關出線柜隔離閘刀與接地閘刀是聯動的，合開關前定要檢查接地閘刀位置，防止接地閘刀未拉開造成帶接地合開關。
1.2寧波華通系列開關柜
(1) HXON-10系列開關柜優缺點：
優點：空間大，便于電纜搭接和檢修；運行簡單可靠；關聯閉鎖程度較高，不易發生誤操作。
缺點：閉鎖裝置過于嚴密，以點為準，又無限位裝置，會造成操作無效或無法操作：開關的隔板水平設置，易產生凝露，降低絕緣性能；無二次電源切換裝置；無前觀察窗，無法監察設備運行情況。
(2) HXGN-10系列開關柜檢修作業風險防范要點：
1)該型開關柜的閉鎖裝置較嚴密，每一步操作必須十分到位，且沒有定位裝置，故經常出現操作無效現象，如發生狀況時，只需調整操作手柄位置即可，合開關前必須關閉閘刀操作窗口：
2)開關隔板由于水平設置，往往會因為環境濕度的增加，凝聚水珠，降低絕緣性能，因此對隔板應定期清理、測試。進線柜停電后仍有可能帶電，需確證上級電源停電后方能打開柜門；
3)隔離閘刀為開關母線側，接地閘刀在開關母線側，這一點有別其他開關柜；
4)操作時，需手動按下緊急跳閘按鈕，打開閘刀操作窗方能操作；隔離閘刀的操作必須到位。不然開關合不上：
5)更換故障熔斷器時，需在熔斷器線路側加掛接地線一組：
6)該型開關的操作方向為上下操作，由于操作手柄是活動的，
操作時需注意力度控制，防止手柄滑出，對操作人員造成傷害。
2、 SF6開關柜介紹及防范要點
2.1 施耐德SM6、RM6系列開關柜
2.1.1施耐德SM6系列

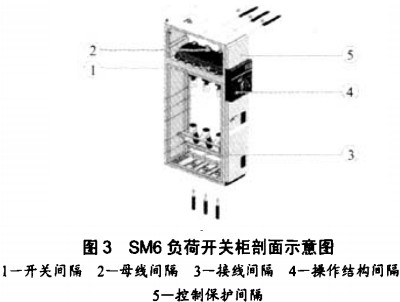

(1) SM6負荷開關框剖面如圖3所示。
(2) SM6-IM、IMC系列開關柜優缺點：
優點：全柜由相互絕緣的間隔組成，單氣泡，更換方便，安全性強；聯鎖機構直接，可靠簡單，操作、檢修方便；熔絲更換方便。
缺點：帶電顯示器容易出現故障，無法顯示：開關柜為全密封，無明顯斷開點，操作時無法判斷是否分合閘到位；二次核相裝置接線要求較高；由于滅弧介質為SF6，對運行環境有特殊要求，必須配備強制通風裝置；底板密封不嚴，容易造成設備受潮銹蝕；無氣體壓力表。該開關柜用戶出線柜的電纜搭接樁頭為內藏式，施工很困難。另外，大于120 mmz的電纜頭就無法直接搭接，需加裝連接片加長才能搭接電纜頭。
(3)開關柜檢修作業風險防范要點：
1)柜門關上，開關離開接地位置后，方可進行合閘操作；開關分閘后，才能接地：開關接地后，才能打開柜門；打開柜門把開關鎖定在分閘位置后，才能操作接地開關做試驗；
2)電動按鈕和緊急按鈕應加裝防護罩，接地刀閘應加裝防誤提示鎖，室內開關柜應加裝強制通風裝置：
3)操作前后應注意核對位置指示與帶電顯示；
4)出線柜送電前應檢查熔斷跳閘擋板是否到位：
5)進線柜電纜進線采用下進線，開關斷開后開關柜內仍有電，在未驗明上級電源斷電前，嚴禁合接地，嚴禁打開柜門。
2.1.2施耐德RM6系列
(I)RM6系列開關柜優缺點：
優點：RM6柜為多間隔共箱式SF6氣體滅弧、絕緣環網柜，全絕緣、全密封，占地面積小，安全性強；聯鎖機構直接，可靠簡單，操作方便。
缺點：帶電顯示器容易出現故障，無法顯示；開關柜為全密封，無明顯斷開點，操作時無法判斷是否分合閘到位：二次核相裝置接線要求較高；用戶柜熔絲裝置不合理，更換較復雜。
(2)開關柜檢修作業風險防范要點：
1)柜門關上，開關離開接地位置后，方可進行合閘操作；開關分閘后，才能接地：開關接地后，才能打開柜門；打開柜門把開關鎖定在分閘位置后，才能操作接地開關傲試驗：
2)電動按鈕和緊急按鈕應加裝防護罩，接地刀閘應加裝防誤提示鎖，室內開關柜應加裝強制通風裝置：
3)操作前后應注意核對位置指示與帶電顯示；
4)出線柜送電前應檢查熔斷跳閘擋板是否到位；
5)進線柜電纜進線采用下進線，開關斷開后開關柜內仍有電，在末驗明上級電源斷電前，嚴禁合接地，嚴禁打開柜門。
2.2德里施爾G．I.S.E．L.A．系列
(l)德里施爾GJ.S.E.L.A．系列開關柜優缺點：
優點：德里施爾G．I．S．E．L．A．系列開關柜為多間隔共箱式SF6氣體滅弧、絕緣環網柜，全絕緣、全密封，占地面積小，安全性強。
缺點：結構緊湊、復雜，對操作人員要求較高：開關框為全密封，無明顯斷開點，操作時無法判斷是否分合閘到位；_次核相裝置接線要求較高；紅色系列開關柜電纜接線室太小，施工較困難。
(2)德里施爾G．I．S．EL九系列開關柜檢修作業風險防范要點：
1)操作前后應注意核對位置指示與帶電顯示：
2)應加裝強制通風裝置：
3)進線柜電纜進線采用下進線，開關斷開后開關柜內仍有電，在未驗明上級電源斷電前，嚴禁合接地，嚴禁打開柜門。
2.3 ABB Safering系列開關柜
(1) ABB Safering系列開關柜優缺點：
優點：開關柜為多間隔共箱式SF6氣體滅弧、絕緣環網柜，全絕緣、全密封，占地面積小，安全性強。
缺點：結構緊湊、復雜，對操作人員要求較高；開關柜為全密封，無明顯斷開點，操作時無法判斷是否分合閘到位；二次核相裝置接線要求較高。
(2) ABB Safering系列開關柜檢修作業風險防范要點：
1)電動按鈕和緊急按鈕應加裝防護罩，室內開關柜應加裝強制通風裝置；
2)操作前后應注意核對位置指示與帶電顯示，熔斷器指示是否到位：
3)進線柜電纜進線采用下進線，開關斷開后開關柜內仍有電，在未驗明上級電源斷電前，嚴禁合接地，嚴禁打開柜門。
2.4西門子SIMOSEC系列開關柜
(1)西門子系列開關柜優缺點：
優點：絕緣性能好，開關操作可靠簡單、方便。
缺點：示意圖上接地線用紅顏色標注，與現行標準用法不一致；柜面布置不合理，易發生誤操作；緊急按鈕無防護罩。
(2)西門子系列開關柜檢修作業風險防范要點：
1)電動按鈕和緊急按鈕應加裝防護罩：
2)操作前后應注意核對位置指示與帶電顯示；
3)應標注操作孔名稱，操作前應核對開關操作孔和接地操作孔是否正確；
4)應加裝防誤提示鎖和強制通風裝置：
5)迸線柜電纜進線采用下進線，開關斷開后開關柜內仍有電，在未驗明上級電源斷電前，嚴禁合接地，嚴禁打開柜門。
2.5阿爾斯通M24系列開關柜
(1)阿爾斯通系列開關柜優缺點：
優點：絕緣性能好，開關操作可靠簡單、方便。
缺點：結構緊湊、復雜，對操作人員要求較高；二次核相裝置接線要求較高。
(2)阿爾斯通系列開關柜檢修作業風險防范要點：
1)負荷開關合閘前必須打開按地開關，接地開關打開前必須關上柜門并旋轉門手柄鎖上，接地開關關合前負荷開關必須分閘，柜門打開前必須將接地開關關合，負荷開關操作完畢后必須將操作柄反向旋轉進行儲能后才可取下；
2)操作桿插入接地開關操作孔后必須撥動解鎖板方可旋轉操作桿；
3)進線柜無接地閘刀，改檢修狀態時需到上側掛設接地線。
3、結語
綜上所述，10kV開關柜由于設計等原因存在部分危險點，需要我們通過風險辨識或班組安全教育等方式告知運行、檢修人員，防止其誤碰帶點部位，誤操作設備。
