一、震動粉碎機

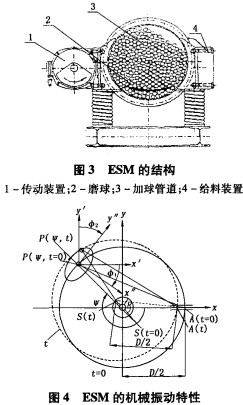

    利用一種新型的偏心振動磨對碳酸鈣粉料粒度小于2 mm的物料進行機械力化學激活研究。這種新型的偏心振動磨是德國克勞斯塔爾工業大學新研制的，新的ESM振動磨與傳統的振動磨單向振動不同，它的特點是可以同時產生振幅為20 mm的多向振動，使物料顆粒在研磨介質之間充分松散的情況下得到強烈沖擊和摩擦。圖3為ESM的結構圖，圖4為該機的機械振動特性圖，使用研磨介質為30 mm鋼球，振幅為9 mm，振動頻率為50Hz，簡體轉速為980 r/min。作者在文章中列舉了該機振動特性的推導公式及對碳酸鈣試驗結果的分析。

    這種結構的振動磨機，應是我國生產振動磨企業加以借鑒和參考，對今后我國生產振動磨會有新啟發開拓新思路。
二、新式氣流粉碎機

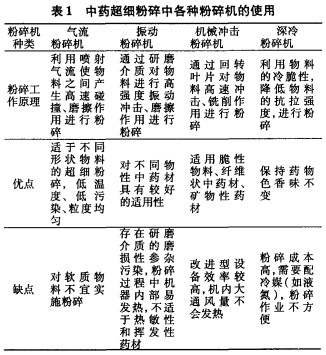

    中藥材超細化可提高藥效的理論已得到中醫藥界普遍認可，中藥材超細化可以提高藥物生物利用度和臨床療效，降低生產成本，實現中藥傳統技術的新突破。由于中藥的組成十分復雜，有植物藥、動物藥、礦物藥。我國現存中藥資源為12807種，藥用動物1581種藥，藥用礦物80種。其中植物類中藥又有根、莖、皮、葉、花、果、種子等等之分。外形有不同，而微觀組織結構也有很大差異，對于這些不同神類的藥物進行超細粉碎則有較大的難度，因而要對不同的物料采取不同的粉碎方式來達到最終目——獲得中藥超細粉。表1給出了不同粉碎機用于中藥超細粉碎時的特點。

    根據目前國內中藥超細粉碎的要求，葉菁發明了“中藥材沖擊磨擦超細氣流粉碎裝置”，據發明者介紹，該裝置是一種適用性強、粉碎效率高的新型設備。
    圖5是該設備圖。其工作原理：由螺旋給料機3給人離心布料盤5，通過物料分配器2及多個噴咀與混合加速管l，分別高速、對心沖擊旋轉靶4，并在不同的旋轉靶表面磨擦紋理的剪切作用下，使藥材得以沖擊、磨擦粉碎后，隨上升氣流進入設備上部的渦輪分級結構，合格產品分出，不合格者回落分配器，再粉碎。粉碎后的結果表明，對植物類的粉質硬脆性中藥材和纖維類的堅韌藥材及礦物質的珍珠母有很好的效果，對熱敏性樹脂沒藥也有好的效果。
    氣流粉碎機在許多場合被推薦使用，實際上現有的各種形式的氣流粉碎機不一定完全能適合中藥粉碎，本粉碎機打開了在中藥材粉碎方面使用氣流粉碎機的思路，是一種全新概念的氣流粉碎機。
