一、撕裂型切屑
    撕裂型( tear type)切屑發(fā)生于刀具刃口不銳利的端向切削，或逆紋切削時，大切削角和大切削深度的加工條件下，如切削角80°、切削深度0. 3mm的切削條件。
    撕裂型切屑產(chǎn)生的機理如圖1-12所示。在刀具刃口的正下方，刃口的前移給木材纖維一個橫向拉力，從而導致在刃口下方沿纖維方向發(fā)生開裂破壞。與此同時，在刀具的前刀面上，被切木材內(nèi)側(cè)發(fā)生由于壓縮變形而引起的彎曲或剪切破壞，其結(jié)果是形成的切屑是無規(guī)則地從木材工件上撕裂的碎片。由于切削時伴隨有如此嚴重的破壞現(xiàn)象，切削力水平方向的分力大，且變化非常劇烈。

    形成撕裂型切屑時，由于切屑變形大，木材上也留有比較大的破壞痕跡，所以切削面質(zhì)量十分惡劣。
二、復合型切屑
    前面介紹的幾種切屑形式都發(fā)生在縱一端向切削。復合型切屑發(fā)生在木材橫向切削時，它像卷簾子一樣，切屑很容易從被切削木材上剝離出來。這時的切屑形態(tài)因木材材種、含水率和切削條件的不同而呈現(xiàn)出流線型、剪切型、折斷型的切屑或復合型切屑。

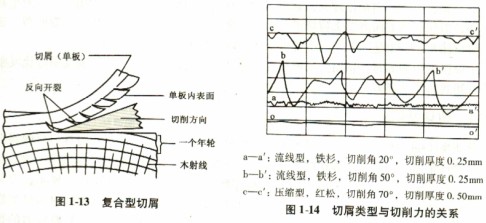

    復合型切屑形成的機理如圖1-13所示，當切削角和切削用量都比較小時，切屑在刀具前刀面上順利地流出，切屑的形態(tài)接近流線型，此時，刀具直接切開木材組織，所以切削表面質(zhì)量良好，如單板刨切加工。但隨著切削用量的增加，切屑在刀具前刀面上發(fā)生橫向壓縮變形，切屑內(nèi)表面在刃口斜上方一定的間隔上產(chǎn)生裂紋（反向裂紋），此時切屑形態(tài)接近于折斷型。形成上述切屑時，切削力水平方向的分力旱細微的變化，顯示比較小的值。

    發(fā)生復合切屑時，切削表面的質(zhì)量較差，特別是當?shù)毒咦饔卯a(chǎn)生的裂紋出現(xiàn)在木材工件已加工表面時，切削表面質(zhì)量顯著下降。為了獲得高質(zhì)量的單板（切屑）或平整的加工表面，應(yīng)采用較小的切削角，即較大的前角和較小的刀具楔角，或在刀具刃口上方加壓尺．或讓刀刃與刀刃運動方向呈一定的角度，或?qū)Ρ磺邢髂静倪M行水熱處理等措施。
    切屑形態(tài)與切削力水平分力的關(guān)系，如圖1-14所示。切屑的形態(tài)不同，切削向數(shù)值和變化范圍也就不同。發(fā)生流線型切屑時，所需的切削力較小，切削力隨切削角的增大而增大；發(fā)生壓縮型切屑時，所需的切削力較大，且切削力的變化范圍也較大。
    三門峽富通新能源科技有限公司銷售木材切片機、木材削片機、秸稈粉碎機、破碎機等機械設(shè)備，同時也銷售顆粒機、秸稈壓塊機、木屑顆粒機等生物質(zhì)燃料成型機械設(shè)備，我們時刻歡迎各大客戶來我廠參觀考察。
