一、上置式顎式破碎機

    圖3-5為上置式（也叫負支承）復擺顎式破碎機。國外、國內都生產了這種破碎機。該機與傳統復擺破碎機比較，Ⅸ別是它的傳動角大于90°，因此它的肘板是向上傾斜放置，故得名為上置式顎式破碎機。由于傳動角很大，其動顎運動特性得到改善，從而提高了生產率約20%；減少了襯板磨損；保證了產品粒度；動顎有利于咬住大塊料；增大破碎比。
    該機的缺點是：破碎機動顎上E點為肘板延長線與襯板表面的交點。該點是動顎軌跡改變旋轉方向的界限點。E點以上，動顎運動軌跡是按逆時針?lè)较蛐�轉，而E點以下，動顎運動軌跡是按順時針?lè)较蛐�轉。因此上置式破碎機動顎從E點到排料口一段，有阻礙排料作用，易產生堵塞現象；由于肘板向上放置，致使破碎機高度增加，機體加大；由于肘板向上放置，使軸承受力惡化，詳見后面破碎機受力分析。據分析可知，若改善軸承受力，可減少動顎齒面傾角等于零度，即垂直放置（圖3-5）；可增加動顎懸掛高度，如圖3-5所示。兩種因素綜合結果是軸承受力基本沿軸承水平面剖分的垂直方向，但軸承力指向軸承端蓋，使螺栓受拉而不受剪切力。
    這種破碎機由于傳動角大于傳統破碎機傳動角55°～45°范圍，故稱為大傳動角顎式破碎機。英國帕克弗雷德里克有限公司生產大傳動角顎式破碎機，其形式與圖3 -5所示不一樣。國內幾年前也曾有廠家生產過250×400和400×600大傳角顎式破碎機，也稱為負支承顎式破碎機。后者在使用中發生了不少事故，目前再?zèng)]生產這種破碎機。
二、傾斜式顎式破碎機

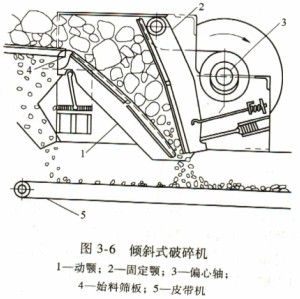

    美國某家破碎機公司生產了傾斜顎式破碎機，這種顎式破碎機結構新穎，如圖3-6所示。肘板支持在動顎頂部，而動顎通過兩側板與動顎軸承孔部分連為一體，其中裝有偏心軸。這樣，當偏心軸旋轉時，驅動動顎以比較理想的軌跡運動，從而減少襯板的磨損。動顎運動作用利于裝料。

    固定顎上部懸掛在心軸上，下部由壓桿支承并由彈簧拉緊。借調整壓桿后部墊片來改變排料口大小。
    這種破碎機轉速較高，與同規格破碎機相比，有校高的產量和較大的破碎比。
北京礦冶研究總院曾開發了這種破碎機最大規格為900×1200和1200 x1500顎式破碎機。該機的最大特點是低矮，最適宜于井下或移動式破碎機上工作。
