江蘇省農業科學院現代農業服務基地正在建設中，占地217043 .72m2，總建筑面積303229m²，原10kV配電房的電力容量已不能滿足發展的需要。為了適應發展，就必須新建一座高壓配電房，新建10kV配電房設于農業科技成果展示與交易中心一層，為兩路lOkV電源供電，規模為兩進十出，高壓設聯絡。
1、施工計劃網絡圖

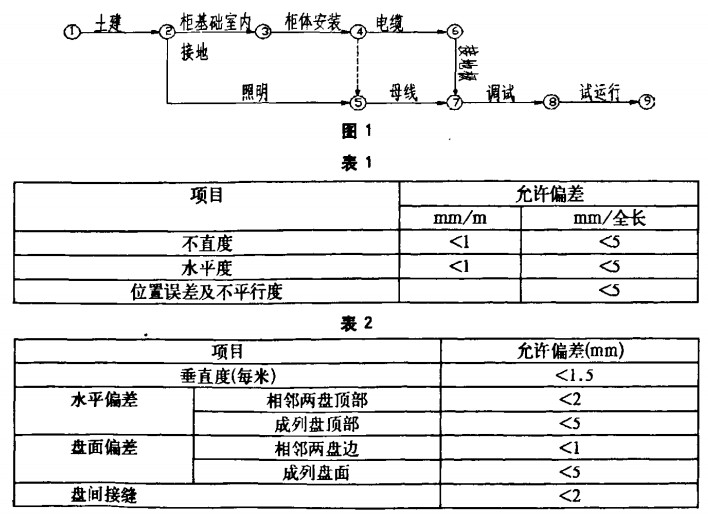

    每一項工程都需要制定完善的施工方案，科學地統籌安排各項施工活動，以取得更大的經濟效益，同時施工過程必須符合三個要求，即連續性、比例性、均衡性。在已選定施工方案的基礎上，編制施工進度計劃，根據工程工作量，按照勞動定額及有關因素排列的施工期限，來指揮生產、組織施工、確定勞動力及物資供貨日期。在規定的工期內，合理安排工程中的相互銜接和穿插的配合關系，有計劃地完成質量合格的工程任務。如下為10kV配電房的建設網絡計劃．
2、土建施工及電氣配合
    土建施工人員必須按照土建設計圖紙認真規范的進行施工，同時電氣管理人員、電氣安裝人員必須和土建施工人員搞好協作關系，互相幫助提醒，互相理解、認真讀圖，充分掌握土建的結構和房間的布置及裝飾要求，何時進行哪一步工作，需要何種材料等，要心中有數。
2.1土建方面要隸
    (1)長度大干7m的配電裝置室，應有兩個出口，并宜布置在配電裝置室的兩端。
    (2)配電裝置審應設防火門，并應向外開啟，防火門應裝彈簧鎖，嚴禁用門閂。相鄰配電裝置室之間如有門時，應能雙向開啟。
    (3)配電裝置室可開窗，但應采取防止雨，雪，小動物、風沙及污穢塵埃進入的措施。配電裝置室臨街的一面不宜裝設窗戶．
    (4)電纜溝要做防水防潮處理。
    (5)高壓柜混凝土基礎、電纜溝、電纜溝邊的角鋼預埋等嚴格按照設計要求施工。
2.2管線的預埋
    (1)進出配電房的電纜預埋鋼管兩端應做成喇叭口，管口去除毛刺。
    (2)埋人建筑物、構筑物內的電線保護管，與其表面的距離不應小于15mm．
    (3)電纜溝內的電纜支架預埋：電纜支架由角鋼制成一字型、尾部開魚尾，前端應翹起，入墻部分不小于l5 0mm，角鋼的規格由被支電纜外徑決定，入墻部分用高標號水泥砂漿澆注。
3高壓柜槽鋼基礎．室內接地線的連接
3.1槽鋼基礎的制作安裝
    基礎槽鋼的制作安裝是很重要的一環，否則不能保證柜體的安裝要求。
    (1)選用10#槽鋼按照設計圖紙的尺寸進行下料、拼裝、焊接、打磨、防腐處理等工藝完成制作，然后按平面布置圖上的尺寸位置將槽鋼擺放正確。調整水平后，與原預埋的角銅焊接。基礎型鋼安裝的允許偏差應符合下表的規定（如表1）。
    (2)基礎槽鋼安裝后，其頂部宜高出抹平地面lOmm.手車式成套柜按產品技術要求執行。基礎型鋼應有明顯的可靠接地，每組基礎不小于2處接地，用30x5的鍍鋅扁鋼與接地干線焊接。
3,2室內接地線的制作安裝
    根據設計圖紙及有關規范進行配電室內及電纜溝內的接地線安裝．
4照明。插座安裝
    在高壓柜槽鋼基礎和接地極安裝的同時應進行照明、插座安裝工作。高壓柜安裝時，照明部分應安裝完畢，插座部分的穿線要結束，其它可以與柜體安裝同時段進行。嚴格按照設計圖紙進行施工，值得注意的是：照明及插座線應用阻燃型的，應急燈具安裝應按照供貨廠家的要求加控制線。
5高壓柜．直流屏的安裝
    高壓柜進場之前，配電室的土建、裝飾、照明工程已結束，門窗已安裝完畢。室內地面工作已結束，室內溝道無積水，雜物。
5．'高壓柜安裝
    (1)進場時對柜體進行驗收檢查，對照圖紙及合同進行驗收，合格后方可進場安裝。
    (2)高壓柜的順序位置不能放錯，應按圖紙依次安裝。擺放完畢后再進行最后較
正，偏差值應符合規范要求。然后用連盤螺栓進行連盤，最后將盤與基礎型鋼點焊固定。
    (3)母線耩安裝時要保證橋的拉桿牢固。
5.2宣流屏安裝
  (1)進場時對柜體進行驗收檢查，按合同核對蓄電池，直流屏的型號、規格是否與合同規定的一致，驗收合格后方可進場安裝。
  (2)柜體安裝要符合規范，盤、柜安裝的允許偏差如表2。
