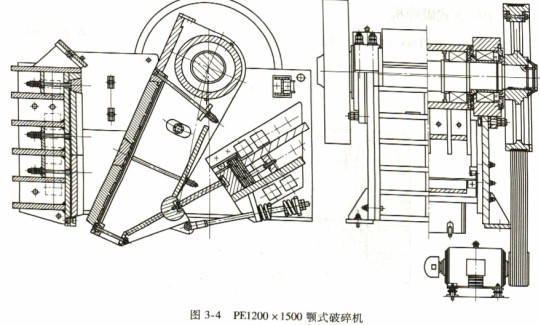

圖3-4所示為PE1200×1500顎式破碎機，該機機架為組合式焊接結構，即側壁為兩塊平板、前墻是焊接的組合件。前墻板與大塊橫筋板焊在一起后，在兩端焊有附加壁板。壁板上開有四個方形鍵與兩塊側壁板上四個方形鍵槽對準，四個方鍵將側壁與前墻組合件連接在一起，然后再用橫向螺栓把緊。后墻組合件也是用同樣辦法與兩側壁連接在一起，組成一個長方形機架。這種機架稱為組合式機架，實際上，就是由四“大扇”連成一體。這種機架便于安裝和運輸，但加工量較大，增加機重。其次是動顎，它是由鑄造圓筒（動顎頭部）以及焊在本身的各個筋板和前面與動顎齒板相貼蓋板以及下部由一根圓鋼制成的動顎上的肘座構成焊接動顎。在機架兩側壁裝有整體軸承座，它與側壁上的半圓孔相配合，軸承座下邊用螺栓把在機架側壁上。在后肘座上邊裝一個帶有三個螺栓的斜鐵，用它來消除肘座與軌槽之間的間隙，從而避免工作中產生附加的沖擊負荷。在動顆中部偏上有一個橢圓孔中間裝一根支撐兩側壁的螺栓，借以增強機架橫向剛性。其他部分結構從圖中便可看出，不再祥述。

    1996年受某家公司的邀請到該廠談出書與技術合作之事。當時廠方拿出一套PE1200 x1500顎式破碎機施工圖以及計算書，讓作者幫助審查查。經審閱后提出，該機機構設計極不合理，并上機求得證實。接著由我們對該機重新作機構優化設計及破碎腔設計，由廠方完成全套施工圖。這就是圖3-4所示的PE1200×1500顎式破碎機。實踐證明該機性能優越，用戶十分分滿意。在此基礎上，作者與那家公司合作開發了顎式破碎機CAD軟件。之后又于2004年4月將DOS版本升級為Window。版。顎式破碎機銷往歐美各大洲以及東南業各國，產品基本達到世界先進水平。
