變電站低壓配電系統采用智能化自動裝置系統,是為了減少現場誤操作事故,提高電網供電可靠性,降低變電站的運行成本,滿足變電站無人值班的要求,需要對變電站原有低壓配電柜進行改造,按照變電站低壓配電系統標準對低壓配電柜進行重新設計、施工。以一座典型220kV秋長變電站的低壓配電拒更換,總結了施工技術,施工管理、提高電網安全運行措施等方面的經驗,在變電站低壓配柜更換工程中推廣應用,有著十分重要意義。
1、變電站的基本情況
220kV秋長變電站位于惠州市惠陽區秋長鎮,原有主要設備為r、Il段進線柜各一面,饋線柜共4面,分段柜1面,母線排為12*IOMM鋁排,進線柜開關為老式開關,饋線柜的開關是老式空氣開關,站內原有的380V低壓配電系統由于時間使用較長,部分儀表和燈光已不能正確顯示,運行安全性較差。為了保證運行的安全性,本期將站內原有的380V低壓配電系統全部更換。原有饋線柜內電纜不變,本站現為有人值班站。
2、變電站綜合自動化系統設計原則
(1)按無人值班、四遙站設計,采用二個進線柜和分段柜綜合自動化實現控制、保護、計量、遠動等功能。(2)保護監控全部采用微機綜合自動化系統,并實現就地、遠方兩種控制方式。(3)全部四遙量采用大容量通訊雙網送至調度中心,支持通訊規約。(4)計量均采用三相四線電子表,計量點留雙表位置,雙485口分別用于自抄系統及采集系統.
3、主要施工方法
3.1施工技術要點:
3.1.1查清原饋線電纜回路,熟悉施工圖紙
原有饋線電纜回路的熟悉以站內保存的原有竣工圖紙.現場各部件標簽、電纜牌為參考,設計變更,工程聯系單等資料及根據圖紙對照設備實際接線,查清原有饋線電纜的接線去向,查找中重點查清楚直流充電電源、通信電源、場地端子箱電源回路等(包括電源環供方式)。
新施工圖紙的熟悉包括:1)、圖紙的設計意圖;2)、圖紙中閉鎖,控制原理清晰、明確*3),端子排接線圖與原理圖、到貨設備是否相符.
3,1.2加強與運行部門,建設單位的溝通,交流技改項目施工通常是在邊運行邊施工,項目部主動及早與運行部門、生產技術部門溝通,確定總體施工步驟、明確每一步的施工任務(每一步施工任務應環環相扣)、確定每一步驗收辦法等。項目部統籌策劃,科學管理,避免在施工中可能的同一設備多次重復停電。同時了解運行部門在閉鎖方面的特殊要求等。與運行部門、建設單位建立密切溝通平臺,對施工過程中存在的問題等及時.有效的解決,確保站內沒備正常安全運行。
3.1.3總體施工方案編制
更換低壓配電系統的施工方案盡可能編制詳細具體、具有很強的可操作性和指導意義,該方案應包括:工程概況,施工組織機構、施工進度計劃(每一工序的工作任務、計劃工作時間,涉及的需停電設備等),施工準備、施工程序、方法、質量控制及措施,安全保證措施。
3.1.4重要工序的施工控制
每一工序必須做好相關的安全,技術措施準備,并由有經驗的工人負責施工,
電纜轉接時的拆除步驟如下:饋線電纜拆除前應先用筆記本寫下其電纜型號,電纜的走向,原來所用的空氣開關大小等原始資料,饋線電纜拆除應先根據其電纜牌、標簽確定其去向及其用途,若此電纜已無標簽又無電纜牌的,可以與運行人員商量,斷開開關,看主控室里面是否有那一裝置的交流失壓的音響報警等到來辦斷,應先斷開其空氣開關,用萬用表對其下端頭進行電壓測量,若無電壓,才可開始拆除(應先拆除接地線、零線,再拆除相線,每拆除一根相線后要用絕緣膠布包好其裸露部分,接回時與其順序相反),無電也要當作有電來施工。
4、安全技術管理措施
4.1建立健全完善的安全保證體系及網絡
建立以項目負責人為第一安全責任入,工作負責人為安全直接責任人。落實各級安全責任制度,做到層層抓安全,
人人管安全,安全責任和風險全員承擔,實現安全管理目標。
4.2加強安全教育,施工過程安全控制
對所有施工人員在進場前必須參加安全管理制度文件,Ⅸ安全工作規程》、施工方案、危險點分析及評價等學習并經考試合格才上崗,(安規》中的保證安全技術措施,帶電作業、儀表等二次回路上的工作等章節列入重點學習.
安全技術措施交底:每分項工作必須認真按照施工分項方案編寫的詳細安全技術交底,危險點分析及措施,作業流程表格,做到安全技術交底清楚,作業嚴格按程序執行。
4.3做好施工危險點分析及防范措施

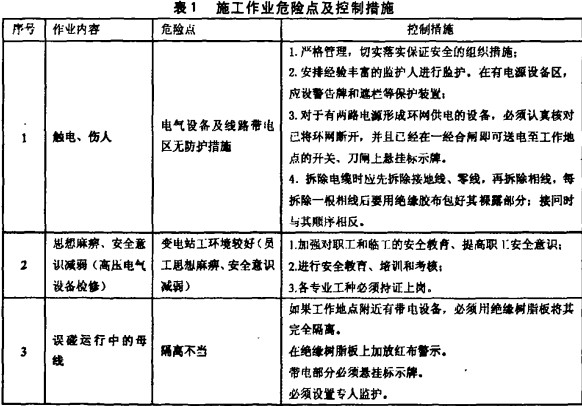

每一工序編制有安全技術措施,并對其進行安全風險評估及防范(主要工序的分析),詳見表1

5、結語
220kV秋長變電站低壓配電系統更換施工中,確保了站內設備安全正常運行,投產至今低壓配電系統安全穩定運行,提高了電網供電可靠性,發揮了出色的經濟效益。技改項目工程具有工期緊,技術性強,危險點多、協調量大等特點,在施工技術、施工管理、安全技術措施等方面的成功經驗,為類似變電站低壓配電系統更換項目提供了寶貴的經驗。
